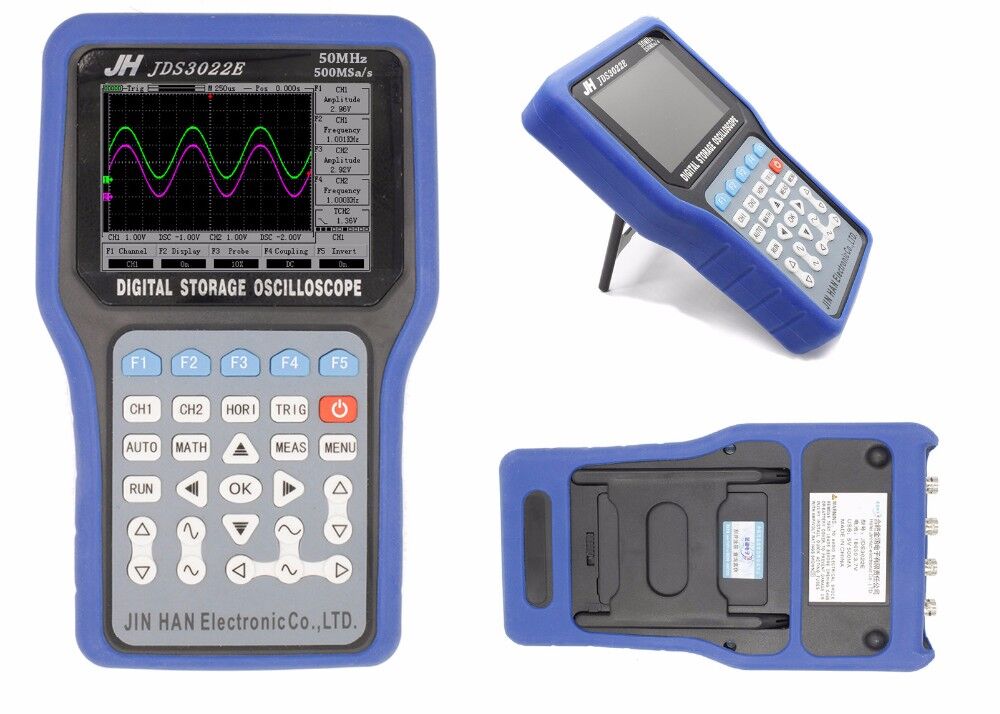

JDS3022E

Oscilloscope

 Max sampling rate

 500MSa/S

 Channel

 2

 Bandwidth

 50MHz

The vertical resolution

 8bit

 Vertical sensitivity

 10mV-5V（Probe 1X）100mV-50V（Probe 10X）1V-500V（Probe 100X）（1,2.5,5 Stepping）

The vertical accuracy

 +/- 3%

 The input impedance

 1MΩ 25pF

 Input coupling

 DCAC

 Display mode

 X-Y;Y-T

 Input voltage

 40V(x1);400V(x10);4000V(x100)

 The time base

 10ns-50ms(1,2.5,5Stepping) 100ms-5s(Scan)

 The storage depth

 16k per channel

Trigger Mode

Automatic, normal and single

Trigger Type

The rising edge, falling edge

Automatic detection

Support（50Hz-60MHz）

Measurement:

 The peak to peak value, duty cycle, frequency, cycle

 Cursor

 Time, voltage

 Screen

 4.3 inch   16 bit true color   TFT 400*272

The signal generator

 Frequency

 0Hz - 20MHz  (square wave 5M)

 Duty ratio

 0% - 100%

 Amplitude

 100mV - 4V

 Offset

 +- 0V - 2V

Serial Center

 Baud rate

 115200 - 1200

 Data bits

 8，9

 Parity bit

 NO ，ODD， EVEN

 Stop bit

 1，0.5，2，1.5

 Hex

 10， 16

 Recorder

 Time base

 100ms - 5s
