型号

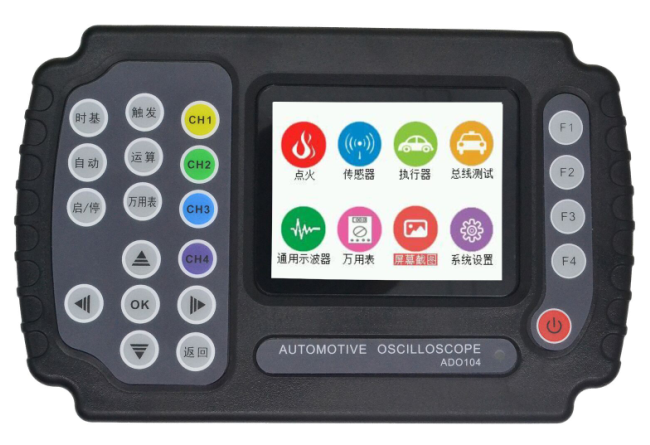

ADO104 四通道

输入

输入耦合

交流、直流（AC、DC）

输入阻抗

1MΩ 25pF

最大输入电压

40V（探头X1）；400V（探头X10）可测220V电压；

探头衰减

1X、10X、100X

探头衰减系数设定

1X、10X、100X

信号获取系统

采样方式

实时采样、随机采样

存储深度

4K

垂直系统

垂直灵敏度

10mV-5V（探头1X）100mV-50V（探头10X）（1,2.5,5步进）

垂直精度

+/-3%

垂直分辨率

8bit

带宽

10MHz

水平系统

实时采样率

100 MSa/s

水平扫描范围

25nS/div-5S/div

触发系统

模式

自动、正常和单次

类型

上升沿、下降沿

自动检测

支持（20Hz-10MHz）

测量系统

光标测量

支持时间和电压光标

测量方式

手动

测量

幅度、频率、周期、占空比
