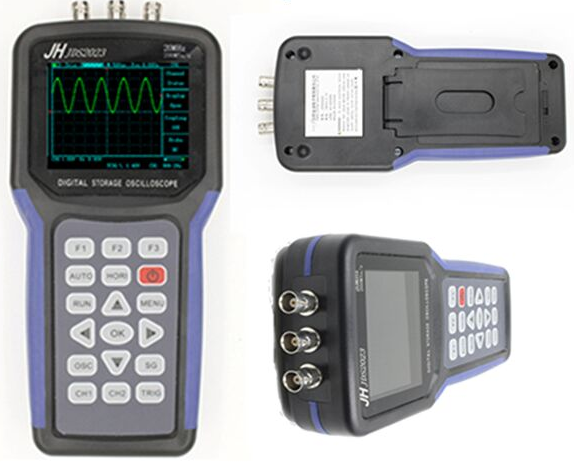

JDS2023
时间：2017-08-09 13:11:23 点击：次
-
产品简介
-
输入
-
输入耦合: 交流、直流（AC、DC）
-
输入阻抗: 1MΩ 25pF
-
最大输入电压: 40V（探头X1）；400V（探头X10）可测220V电压；（ 探头X100）可测2000V电压
-
探头衰减: 1X、10X
-
探头衰减系数设定: 1X、10X、100X
-
信号获取系统
-
采样方式: 实时采样、随机采样
-
存储深度: 4K（每通道各2K）
-
获取模式: 采样，峰值检测
-
垂直系统
-
垂直灵敏度: 10mV-5V（探头1X）100mV-50V（探头10X）（1,2.5,5步进）
-
垂直精度: +/-3%
-
垂直分辨率: 8bit
-
带宽: 20MHz
-
水平系统
-
实时采样率:200 MSa/s
-
水平扫描范围: 10nS/div-5S/div
-
触发系统
-
模式: 自动、正常和单次
-
类型: 上升沿、下降沿
-
自动检测: 支持（50Hz-40MHz）
-
数学运算 :CH1+CH2、CH1-CH2、CH2-CH1
-
测量系统
-
光标测量: 支持时间和电压光标
-
测量方式: 手动
-
测量: 峰峰值和频率
-
设备
-
屏幕: 3.2寸，16位真彩色，TFT，320*240
-
电池: 3000+mA锂电池（单节电池连续工作5小时左右）
-
尺寸: 202*100*35（mm）
-
数字通道: 200M采样
-
信号发生器
-
频率: 正弦波（1Hz - 5MHz）；其他（1Hz-1MHz）
-
占空比: 0% - 100%
-
幅度: 100mV - 4V
-
偏移: +（0V -2V）
